Hướng Dẫn Thực Hành Thiết Kế Lắp Đặt Điện Nhà Từ A Đến Z: Bí Quyết Đảm Bảo An Toàn & Hiệu Quả

trong

—

bởi

vuvanco95

Chào mừng trở lại “PlayZone Hà Nội”, nơi chúng ta cùng khám phá những điều mới mẻ! Hôm nay, tạm gác lại thế giới game sôi động, chúng ta sẽ cùng nhau bắt tay vào một “nhiệm vụ” không kém phần thử thách nhưng cực kỳ quan trọng: Hướng Dẫn Thực Hành Thiết Kế Lắp đặt điện Nhà. Việc tự tay thiết kế và lắp đặt hệ thống điện cho ngôi nhà không chỉ giúp bạn hiểu rõ “bộ não” năng lượng của mình mà còn tiết kiệm chi phí đáng kể, đặc biệt là đảm bảo an toàn tối đa nếu bạn thực hiện đúng cách. Hãy cùng tôi, Game Master của bạn, đi sâu vào hành trình đầy thú vị này nhé!

Tại Sao Việc Tự Thiết Kế & Lắp Đặt Điện Nhà Lại Quan Trọng?

Có lẽ bạn đang nghĩ: “Tại sao phải tự làm khi có thợ chuyên nghiệp?”. Đúng vậy, nhưng hiểu và tự tay tham gia vào quá trình này mang lại nhiều lợi ích không ngờ. Đầu tiên là tiết kiệm chi phí. Nhân công lắp đặt điện chiếm một phần đáng kể trong tổng chi phí xây dựng hoặc sửa chữa. Thứ hai, bạn sẽ hiểu rõ cấu trúc và nguyên lý hoạt động của hệ thống điện nhà mình, giúp việc sửa chữa, bảo trì sau này trở nên dễ dàng hơn rất nhiều. Quan trọng nhất, nếu được thực hiện cẩn thận và tuân thủ đúng các nguyên tắc an toàn, việc tự lắp đặt còn giúp bạn đảm bảo chất lượng và sự an toàn theo ý mình. Nó giống như việc tự mình build một cỗ PC gaming vậy, hiểu rõ từng linh kiện giúp bạn tối ưu hiệu năng và độ bền.

Nền Tảng Cần Biết Trước Khi Bắt Đầu Chinh Phục “Mạch Điện”

Trước khi “xắn tay áo” vào công việc thực hành thiết kế lắp đặt điện nhà, bạn cần trang bị cho mình một số kiến thức nền tảng và quan trọng nhất là tinh thần trách nhiệm cao.

Kiến Thức Cơ Bản Về Điện

Không cần trở thành kỹ sư điện, nhưng bạn cần nắm vững các khái niệm cơ bản như:

  • Điện áp (Voltage – V): “Áp lực” đẩy dòng điện đi (ví dụ: 220V ở Việt Nam).
  • Dòng điện (Current – A): Lượng điện tích chạy qua dây dẫn trong một đơn vị thời gian.
  • Công suất (Power – W hoặc kW): Lượng năng lượng tiêu thụ (ví dụ: bóng đèn 100W). Công suất = Điện áp x Dòng điện (P = U x I).
  • Điện trở (Resistance – Ω): Sự cản trở dòng điện của vật liệu.

Hiểu các khái niệm này giúp bạn tính toán tải cho phù hợp và lựa chọn dây dẫn, thiết bị bảo vệ đúng chuẩn.

An Toàn Điện Là Trên Hết!

Đây là nguyên tắc VÀNG không bao giờ được quên. Điện rất nguy hiểm!

  • Luôn NGẮT nguồn điện chính trước khi thực hiện bất kỳ công việc nào liên quan đến dây dẫn, thiết bị điện.
  • Sử dụng dụng cụ chuyên dụng, có cách điện tốt: Kìm, tua vít, bút thử điện phải đảm bảo chất lượng và có lớp cách điện an toàn.
  • Không làm việc trong môi trường ẩm ướt hoặc khi tay chân bị ướt. Nước là chất dẫn điện tuyệt vời!
  • Đảm bảo hệ thống tiếp địa (nối đất) hoạt động hiệu quả. Đây là “lưới an toàn” quan trọng giúp thoát dòng điện rò rỉ, giảm nguy cơ giật điện.
  • Lắp đặt các thiết bị bảo vệ như aptomat chống giật (RCCB, RCBO). Chúng sẽ tự động ngắt mạch khi phát hiện dòng rò nguy hiểm.

“Trong mọi công trình, an toàn là yếu tố tiên quyết, đặc biệt là với hệ thống điện. Đừng bao giờ chủ quan, một sơ suất nhỏ cũng có thể gây ra hậu quả khôn lường.” – KS. Trần Văn Long, Chuyên gia tư vấn Hệ thống điện.

Các Loại Vật Tư và Thiết Bị Cơ Bản

Để thực hành thiết kế lắp đặt điện nhà, bạn cần làm quen với:

  • Dây dẫn điện: Ruột đồng hoặc nhôm, vỏ bọc PVC hoặc XLPE. Có nhiều loại với tiết diện khác nhau (1.5mm², 2.5mm², 4mm²…).
  • Ống luồn dây điện: Ống cứng (PVC) hoặc ống mềm (ruột gà) để bảo vệ dây dẫn, luồn âm tường hoặc nổi.
  • Hộp nối, đế âm/nổi: Nơi các dây dẫn được đấu nối hoặc lắp đặt công tắc, ổ cắm.
  • Công tắc, ổ cắm: Các điểm kết nối và điều khiển thiết bị điện.
  • Aptomat (Circuit Breaker): Thiết bị tự động ngắt mạch khi quá tải hoặc ngắn mạch để bảo vệ hệ thống. Có loại aptomat thường (MCB) và aptomat chống giật (RCCB, RCBO).
  • Tủ điện: Nơi tập trung các aptomat, cầu dao, là trung tâm phân phối điện của ngôi nhà.

Hướng Dẫn Thực Hành Thiết Kế Lắp Đặt Điện Nhà: Quy Trình Chi Tiết

Đây là phần “thực chiến” quan trọng nhất. Hãy đi từng bước một để xây dựng “bộ máy” điện cho ngôi nhà của bạn.

Bước 1: Khảo Sát và Lên Kế Hoạch Chi Tiết

Giống như lên chiến lược cho một game khó, bước chuẩn bị này quyết định sự thành công và hiệu quả sau này.

  1. Vẽ mặt bằng chi tiết: Có bản vẽ kiến trúc là tốt nhất. Nếu không, hãy tự vẽ mặt bằng các tầng, phòng, cửa ra vào, cửa sổ với kích thước tương đối chính xác.
  2. Xác định vị trí thiết bị điện: Điểm mấu chốt của việc thực hành thiết kế lắp đặt điện nhà. Hãy đi khắp nhà và tưởng tượng bạn sẽ đặt những thiết bị gì ở đâu? Tivi, tủ lạnh, máy lạnh, máy giặt, bình nóng lạnh, bếp từ, đèn chiếu sáng (trần, tường, sàn), quạt trần/tường, sạc điện thoại, máy tính… Đánh dấu tất cả các vị trí này lên bản vẽ mặt bằng.
  3. Ước tính công suất tiêu thụ: Tính tổng công suất của các thiết bị sẽ sử dụng trong từng phòng và cả ngôi nhà. Điều này giúp bạn phân chia mạch điện hợp lý và lựa chọn dây dẫn, aptomat phù hợp. (Ví dụ: Phòng khách: Tivi (100W) + Quạt (50W) + Đèn (50W) + Ổ cắm sạc (50W) = 250W. Phòng ngủ: Máy lạnh (1000W) + Đèn (30W) + Ổ cắm (100W) = 1130W. Cộng tổng tất cả các phòng).

Bước 2: Thiết Kế Sơ Đồ Điện Nhà Chi Tiết

Sau khi có kế hoạch vị trí, bạn cần “phác thảo” đường đi của dòng điện.

  1. Vẽ Sơ đồ nguyên lý (Single-line diagram): Biểu diễn mối quan hệ cung cấp điện từ nguồn vào đến các aptomat nhánh và các nhóm phụ tải (phòng/khu vực). Sơ đồ này giúp bạn hình dung tổng thể hệ thống.
  2. Vẽ Sơ đồ bố trí (Layout diagram): Đây là sơ đồ chi tiết hơn, thể hiện đường đi của dây dẫn (ống luồn), vị trí chính xác của các hộp nối, công tắc, ổ cắm, đèn trên mặt bằng. Sử dụng ký hiệu chuẩn để dễ đọc.

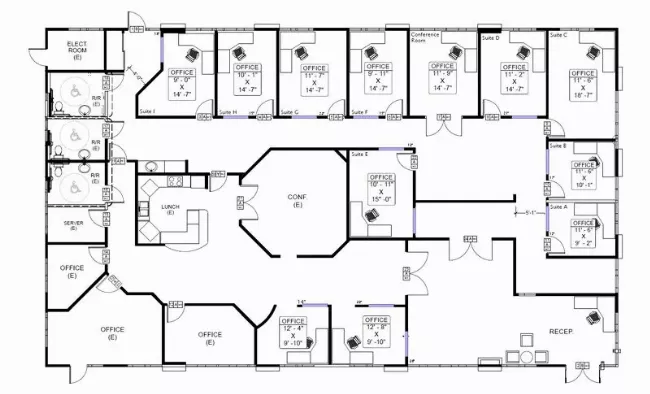

    Minh họa sơ đồ điện nhà đơn giản giúp bạn dễ dàng hình dung cách bố trí mạch điệnMinh họa sơ đồ điện nhà đơn giản giúp bạn dễ dàng hình dung cách bố trí mạch điện
  3. Tính toán và lựa chọn dây dẫn: Dựa vào công suất đã ước tính, chọn tiết diện dây dẫn phù hợp. Dây cho chiếu sáng thường dùng 1.5mm², ổ cắm thường dùng 2.5mm². Các thiết bị công suất lớn như máy lạnh, bếp từ có thể cần dây 4mm² hoặc lớn hơn. Chọn dây có vỏ bọc chất lượng tốt, của các hãng uy tín.
  4. Tính toán và lựa chọn Aptomat: Chọn aptomat tổng và aptomat nhánh dựa trên tổng công suất và công suất từng mạch. Aptomat phải có dòng định mức lớn hơn dòng điện tối đa của mạch, nhưng đủ nhỏ để ngắt khi có sự cố. Nên lắp aptomat chống giật cho các khu vực ẩm ướt (nhà tắm, bếp) hoặc toàn bộ nhà để tăng cường an toàn.

“Sơ đồ điện chi tiết giống như bản đồ kho báu vậy. Nó không chỉ hướng dẫn bạn trong quá trình lắp đặt mà còn cực kỳ hữu ích cho việc sửa chữa, nâng cấp về sau.” – KS. Lê Thị Mai, Giảng viên Kỹ thuật điện.

Bước 3: Chuẩn Bị Vật Tư và Dụng Cụ

Lên danh sách và mua sắm đầy đủ những thứ cần thiết dựa trên sơ đồ thiết kế.

  • Vật tư: Dây điện các loại, ống luồn cứng/mềm, phụ kiện ống (nối, cút góc), hộp nối, đế âm/nổi, công tắc, ổ cắm, đui đèn, aptomat các loại, tủ điện, băng dính điện (loại tốt), đầu cốt (nếu cần), dây tiếp địa.
  • Dụng cụ: Kìm cắt dây, kìm tuốt dây, kìm bấm đầu cốt (nếu dùng), tua vít các loại (dẹp, bake), bút thử điện, máy khoan (có mũi khoan tường), thước dây, dao rọc giấy, búa, kìm chết, thang gấp, thiết bị bảo hộ (găng tay cách điện, kính mắt).

Bước 4: Thực Hành Lắp Đặt Phần Thô (Âm tường/sàn)

Đây là giai đoạn “ẩn mình” của hệ thống điện.

  1. Đánh dấu vị trí: Dựa vào sơ đồ bố trí, đánh dấu chính xác vị trí đường đi của ống luồn trên tường, sàn nhà và vị trí các hộp nối, đế âm.
  2. Khoan/đục tường, sàn: Sử dụng máy khoan hoặc dụng cụ đục để tạo rãnh hoặc lỗ để đặt ống luồn và hộp nối/đế âm. Độ sâu và rộng vừa đủ để chứa ống và vữa trát sau này.
  3. Luồn ống điện: Đặt ống luồn vào các rãnh đã tạo. Sử dụng phụ kiện nối ống và cút góc để đi dây theo thiết kế. Chú ý uốn ống mềm mại tại các góc, tránh gập gãy. Đảm bảo các ống được cố định chắc chắn.
  4. Kéo dây điện vào ống: Sử dụng dây mồi (dây thép nhỏ, dẻo) để luồn trước vào ống, sau đó buộc dây điện vào dây mồi và kéo qua. Cẩn thận tránh làm xước vỏ dây.
  5. Lắp đặt hộp nối, đế âm: Cố định các hộp nối và đế âm vào tường/sàn tại các vị trí đã đánh dấu. Đảm bảo chúng thẳng hàng và chắc chắn. Để thừa một đoạn dây nhất định ở các vị trí này để tiện đấu nối sau.
    Kỹ thuật lắp đặt dây điện âm tường đảm bảo an toàn và thẩm mỹ cho ngôi nhàKỹ thuật lắp đặt dây điện âm tường đảm bảo an toàn và thẩm mỹ cho ngôi nhà

Bước 5: Lắp Đặt Phần Hoàn Thiện

Sau khi phần thô hoàn thành (tường đã trát xong), bạn tiến hành lắp đặt các thiết bị.

  1. Đấu nối công tắc, ổ cắm, đèn: Nối dây điện từ hộp nối/đế âm vào các thiết bị theo đúng sơ đồ (dây nóng, dây nguội, dây tiếp địa). Tuốt vỏ dây vừa đủ, xoắn chặt các sợi đồng và đấu nối vào các cực của thiết bị. Đảm bảo các mối nối chắc chắn và cách điện tốt bằng băng dính điện hoặc đầu cốt.
  2. Lắp đặt tủ điện: Gắn tủ điện vào vị trí đã định. Lắp đặt aptomat tổng và các aptomat nhánh vào thanh ray trong tủ. Đấu nối dây nguồn chính vào aptomat tổng, sau đó đấu nối các dây từ các mạch điện nhánh vào các aptomat tương ứng. Đảm bảo các kết nối chặt chẽ.
    Cách lắp đặt tủ điện gia đình đúng chuẩn kỹ thuật và an toàn điệnCách lắp đặt tủ điện gia đình đúng chuẩn kỹ thuật và an toàn điện
  3. Đấu nối hệ thống tiếp địa: Dây tiếp địa (thường là màu xanh lá cây sọc vàng) từ các ổ cắm và thiết bị cần tiếp địa (bình nóng lạnh, máy giặt…) phải được đấu nối về một điểm chung và kết nối với cọc tiếp địa đóng sâu dưới đất.

Bước 6: Kiểm Tra & Thử Nghiệm An Toàn

Đây là bước cực kỳ quan trọng, không được bỏ qua.

  1. Kiểm tra lại toàn bộ mối nối: Rà soát lại tất cả các điểm đấu nối xem đã chặt chưa, vỏ cách điện đã được tuốt vừa đủ chưa, có sợi đồng nào bị lộ ra ngoài không.
  2. Kiểm tra thông mạch: Sử dụng đồng hồ vạn năng để kiểm tra xem các dây dẫn có bị đứt hay ngắn mạch với nhau không.
  3. Đo điện áp: Sau khi đấu nối xong (chưa lắp thiết bị), dùng đồng hồ đo điện áp tại các ổ cắm, các điểm chờ đấu đèn xem có điện áp đúng (khoảng 220V) không.
  4. Thử nghiệm Aptomat chống giật: Nếu có lắp, kiểm tra nút test trên aptomat chống giật xem nó có hoạt động đúng chức năng ngắt mạch khi cần không.
  5. Đóng điện từ từ: Bắt đầu bằng việc đóng aptomat tổng. Sau đó, lần lượt đóng từng aptomat nhánh. Quan sát xem có hiện tượng gì bất thường không (tiếng nổ, khói, mùi khét…). Kiểm tra hoạt động của các thiết bị trên từng mạch.

“Sau khi hoàn thành, việc kiểm tra kỹ lưỡng từng mạch điện là bắt buộc. Đừng vội vàng đưa vào sử dụng ngay. Một bước kiểm tra đúng chuẩn có thể ngăn chặn những sự cố nguy hiểm về sau.” – KS. Trần Văn Long, Chuyên gia tư vấn Hệ thống điện.

Bước 7: Hoàn Thiện & Bảo Trì Định Kỳ

Giai đoạn cuối cùng để hệ thống điện hoạt động trơn tru và bền bỉ.

  1. Lắp nắp che: Lắp các nắp che cho hộp nối, mặt công tắc, ổ cắm để đảm bảo an toàn và thẩm mỹ.
  2. Lưu giữ sơ đồ điện: Cất giữ cẩn thận bản vẽ sơ đồ điện cuối cùng sau khi lắp đặt. Nó sẽ cực kỳ hữu ích cho việc sửa chữa, nâng cấp hoặc khi có sự cố.
  3. Bảo trì định kỳ: Lên kế hoạch kiểm tra hệ thống điện nhà định kỳ (ví dụ: 1-2 năm một lần). Kiểm tra các mối nối, độ nhạy của aptomat, tình trạng dây dẫn.

An Toàn Điện: Nguyên Tắc Sống Còn Mà Ai Cũng Phải Ghi Nhớ

Dù bạn có tự tin đến đâu khi thực hành thiết kế lắp đặt điện nhà, an toàn vẫn là yếu tố quan trọng nhất. Hãy luôn tuân thủ:

  • Luôn ngắt nguồn điện chính và treo biển báo “Đang thi công” tại cầu dao/aptomat tổng trước khi làm việc. Kiểm tra lại bằng bút thử điện hoặc đồng hồ vạn năng.
  • Sử dụng dụng cụ cách điện đạt chuẩn.
  • Không làm việc khi mệt mỏi, thiếu tập trung.
  • Đảm bảo hệ thống tiếp địa hoạt động tốt. Thường xuyên kiểm tra cọc tiếp địa và dây nối đất.
  • Lắp đặt aptomat chống giật ở những vị trí dễ tiếp xúc với nước (nhà tắm, nhà bếp, khu vực ngoài trời).
  • Không sử dụng dây dẫn bị hở vỏ, thiết bị điện bị nứt vỡ.
  • Để vật liệu dễ cháy cách xa các mối nối điện.

Những Câu Hỏi Thường Gặp Khi Tự Lắp Đặt Điện Nhà

Khi bắt tay vào việc, chắc hẳn bạn sẽ có nhiều thắc mắc. Dưới đây là một số câu hỏi thường gặp:

Tiết diện dây điện bao nhiêu là đủ cho phòng khách?

Với phòng khách chỉ dùng chiếu sáng, quạt, tivi, sạc điện thoại, dây 1.5mm² thường đủ cho mạch chiếu sáng. Mạch ổ cắm nên dùng dây 2.5mm² để đảm bảo tải cho các thiết bị như hút bụi, nồi cơm điện di động…

Cần bao nhiêu aptomat cho một căn nhà 3 tầng?

Số lượng aptomat phụ thuộc vào số lượng mạch điện bạn chia. Nên có ít nhất 1 aptomat tổng, 1 aptomat riêng cho mỗi tầng, và các aptomat nhánh cho từng khu vực hoặc thiết bị công suất lớn (bình nóng lạnh, máy lạnh…). Một căn 3 tầng có thể cần từ 8-15 aptomat nhánh, chưa kể aptomat chống giật.

Làm sao để kiểm tra hệ thống nối đất có tốt không?

Cách đơn giản là dùng đồng hồ đo điện trở đất (nếu có). Cách khác là thử nghiệm: nối một bóng đèn sợi đốt nhỏ (khoảng 40-60W) giữa dây nóng (L) và dây tiếp địa (E). Nếu đèn sáng bình thường, hệ thống nối đất có vẻ ổn. Tuy nhiên, cách này không chính xác bằng đo điện trở.

Mở Rộng Kiến Thức Về Hệ Thống Điện Nhà

Việc thực hành thiết kế lắp đặt điện nhà không chỉ dừng lại ở các bước cơ bản. Để trở nên “cao thủ” hơn, bạn có thể tìm hiểu thêm:

Tìm Hiểu Về Các Loại Sơ Đồ Điện Phổ Biến Khác

Ngoài sơ đồ nguyên lý và bố trí, còn có sơ đồ trải khai (schematic diagram) chi tiết hơn về cách đấu nối bên trong thiết bị hoặc tủ điện. Hiểu các loại sơ đồ này giúp bạn đọc hiểu các bản vẽ phức tạp hơn.

Lựa Chọn Vật Tư Điện Chính Hãng & Phù Hợp

Chất lượng vật tư điện ảnh hưởng trực tiếp đến an toàn và tuổi thọ hệ thống. Tìm hiểu về các thương hiệu dây dẫn, thiết bị đóng cắt, công tắc, ổ cắm uy tín trên thị trường và lựa chọn sản phẩm có chứng nhận chất lượng. Đừng ham rẻ mà chọn vật tư kém chất lượng.

Các Tiêu Chuẩn An Toàn Điện Tại Việt Nam

Việt Nam có các tiêu chuẩn kỹ thuật quốc gia (TCVN) quy định về thiết kế, lắp đặt và kiểm tra hệ thống điện hạ áp trong nhà ở và công trình công cộng. Nắm bắt các tiêu chuẩn này giúp bạn thực hiện công việc đúng quy định và đảm bảo an toàn tối đa.

[Link tới bài viết khác về An toàn điện gia đình]

Kết Luận

Vậy là chúng ta đã cùng nhau đi qua các bước cơ bản trong hành trình hướng dẫn thực hành thiết kế lắp đặt điện nhà. Đây là một kỹ năng vô cùng giá trị, giúp bạn không chỉ làm chủ ngôi nhà của mình mà còn nâng cao ý thức về an toàn điện. Hãy nhớ rằng, dù bạn có tự làm hay thuê thợ, việc hiểu rõ quy trình và các nguyên tắc an toàn là điều bắt buộc.
