Chào mừng trở lại PlayZone Hà Nội! Tôi là Game Master của bạn, người luôn tìm tòi và chinh phục những thử thách mới, không chỉ trên chiến trường ảo mà còn cả trong cuộc sống thực. Hôm nay, chúng ta sẽ cùng nhau “lên đồ” cho một nhiệm vụ tưởng chừng đơn giản nhưng đòi hỏi sự tỉ mỉ và chính xác không kém gì những pha combat căng thẳng: Hướng Dẫn đấu Công Tắc Bóng đèn. Đây là kỹ năng cơ bản mà bất kỳ “người chơi” nào cũng nên trang bị để tự mình làm chủ hệ thống chiếu sáng trong không gian của mình.

Đừng lo nếu bạn chưa từng “chạm tay” vào dây điện bao giờ. Giống như việc học một kỹ năng mới trong game, mọi thứ đều bắt đầu từ những bước cơ bản nhất. Việc hướng dẫn đấu công tắc bóng đèn này sẽ giúp bạn tiết kiệm chi phí sửa chữa, hiểu hơn về hệ thống điện trong nhà và quan trọng nhất là cảm giác chiến thắng khi tự tay “thắp sáng” mọi thứ!

Tại Sao Bạn Cần Biết Cách Đấu Công Tắc Bóng Đèn?

Trong thế giới game, việc hiểu rõ cơ chế là chìa khóa để chiến thắng. Tương tự, việc hiểu cách hoạt động và biết cách đấu công tắc bóng đèn mang lại nhiều lợi ích thiết thực:

• Tiết kiệm “tài nguyên”: Tự sửa chữa các lỗi cơ bản giúp bạn không phải tốn kém chi phí gọi thợ điện.
• Chủ động “nâng cấp”: Bạn có thể tự thay thế công tắc cũ hỏng, nâng cấp lên loại công tắc hiện đại hơn hoặc thậm chí là tự lắp thêm đèn ở vị trí mong muốn.
• An toàn “hệ thống”: Hiểu rõ nguyên lý giúp bạn nhận biết các nguy cơ tiềm ẩn và xử lý đúng cách để đảm bảo an toàn cho bản thân và gia đình.
• Giải quyết vấn đề nhanh chóng: Khi bóng đèn gặp sự cố liên quan đến công tắc, bạn có thể tự khắc phục ngay lập tức mà không cần chờ đợi.

Giống như khi bạn cần nắm vững chiến thuật để hướng dẫn cách lên đồ trong đấu trường chân lý sao cho hiệu quả nhất, việc hiểu rõ từng bước đấu công tắc cũng là yếu tố then chốt để hoàn thành nhiệm vụ này một cách an toàn và thành công.

Chuẩn Bị Gì Trước Khi Bắt Đầu “Nhiệm Vụ”?

Mọi “phi vụ” thành công đều bắt nguồn từ khâu chuẩn bị kỹ lưỡng. Để đấu công tắc bóng đèn an toàn và hiệu quả, bạn cần “trang bị” đầy đủ các dụng cụ và kiến thức cơ bản về an toàn điện.

Dụng Cụ Cần Thiết

Hãy coi đây là bộ “item” khởi đầu của bạn:

• Công tắc điện: Chọn loại công tắc phù hợp với nhu cầu (công tắc đơn, đôi, ba…).
• Bóng đèn và đui đèn: Tương thích với nhau và với hệ thống điện nhà bạn.
• Dây điện: Chọn loại dây có tiết diện phù hợp với công suất bóng đèn (thường dùng dây 1.5mm² hoặc 2.5mm² cho đèn chiếu sáng thông thường). Cần hai màu dây khác nhau (ví dụ: đỏ cho dây nóng, xanh/đen cho dây nguội) để dễ phân biệt.
• Kìm tuốt dây: Dụng cụ chuyên dụng để bóc lớp vỏ cách điện của dây.
• Kìm cắt dây: Để cắt dây điện theo độ dài cần thiết.
• Bút thử điện: VÔ CÙNG QUAN TRỌNG để kiểm tra xem nguồn điện đã ngắt hoàn toàn hay chưa.
• Tua vít: Sử dụng để tháo lắp công tắc, đui đèn và vít nối dây.
• Băng keo cách điện: Để quấn kín các mối nối, đảm bảo an toàn.
• Thang hoặc ghế chắc chắn: Nếu bóng đèn ở vị trí cao.
• Thiết bị bảo hộ: Găng tay cách điện, kính bảo hộ (tùy chọn nhưng nên có).

Lưu Ý An Toàn Điện – “Lá Chắn” Quan Trọng Nhất

Điện không phải là “boss” dễ đối phó, vì vậy an toàn là yếu tố TIÊN QUYẾT.

• LUÔN LUÔN ngắt nguồn điện tại cầu dao hoặc aptomat chính trước khi thao tác. Sử dụng bút thử điện để kiểm tra lại tại vị trí làm việc.
• Không làm việc trong điều kiện ẩm ướt hoặc tay chân dính nước.
• Kiểm tra kỹ các dụng cụ xem có bị hỏng hóc, nứt vỡ phần cách điện không.
• Nếu không chắc chắn, hãy nhờ người có kinh nghiệm giúp đỡ hoặc gọi thợ điện chuyên nghiệp. Đừng mạo hiểm với tính mạng của mình.
• Đảm bảo các mối nối được quấn băng keo cách điện thật kín và chắc chắn.
• Tránh chạm vào phần kim loại của dây điện hoặc thiết bị khi chưa ngắt nguồn.

Theo ông Nguyễn Văn Hùng, một kỹ sư điện với hơn 20 năm kinh nghiệm trong ngành, “An toàn điện không bao giờ là thừa. Một sai sót nhỏ có thể dẫn đến hậu quả nghiêm trọng. Luôn dành vài phút kiểm tra an toàn trước khi bắt đầu bất kỳ công việc điện nào tại nhà.”

Sơ Đồ Đấu Dây Công Tắc Bóng Đèn Cơ Bản

Để hiểu rõ hướng dẫn đấu công tắc bóng đèn, chúng ta cần nắm được nguyên lý hoạt động của mạch điện cơ bản.

Nguyên Lý Hoạt Động

Trong một mạch điện đơn giản để điều khiển bóng đèn bằng công tắc, công tắc được đặt trên dây nóng (dây lửa) của nguồn điện. Dây nguội được nối trực tiếp từ nguồn đến bóng đèn. Khi công tắc bật, mạch kín, dòng điện chạy qua bóng đèn và đèn sáng. Khi công tắc tắt, mạch hở, dòng điện bị ngắt và đèn tắt.

Việc đặt công tắc trên dây nóng là cực kỳ quan trọng để đảm bảo khi công tắc tắt, toàn bộ phần mạch phía sau công tắc (bao gồm cả bóng đèn) không còn điện, giúp an toàn hơn khi thay bóng hoặc sửa chữa.

Sơ Đồ Chi Tiết

Sơ đồ đấu dây cơ bản nhất bao gồm:

1. Nguồn điện: Có dây nóng (L) và dây nguội (N).
2. Công tắc: Có 2 cực đấu dây. Một cực nối với dây nóng từ nguồn. Cực còn lại nối với một đầu của bóng đèn.
3. Bóng đèn (hoặc đui đèn): Có 2 cực đấu dây. Một cực nối với dây còn lại của công tắc. Cực còn lại nối trực tiếp với dây nguội từ nguồn.

Dưới đây là sơ đồ minh họa đơn giản:

        Nguồn điện (Aptomat/Cầu dao)
               |
       +-------+-------+
       | Dây Nóng (L)  | Dây Nguội (N)
       |       |       |
       |       |       |
       |       |       |
       |    Công Tắc --+ Dây Nguội Nối Trực Tiếp
       |       |
       |       |
       |       |
       |    Bóng Đèn
       |       |
       +-------+

Về cơ bản, luồng điện sẽ đi từ Dây Nóng -> Công tắc (khi bật) -> Bóng đèn -> Dây Nguội -> Về nguồn.

Để hình dung rõ hơn cấu trúc này, bạn có thể xem sơ đồ sau:

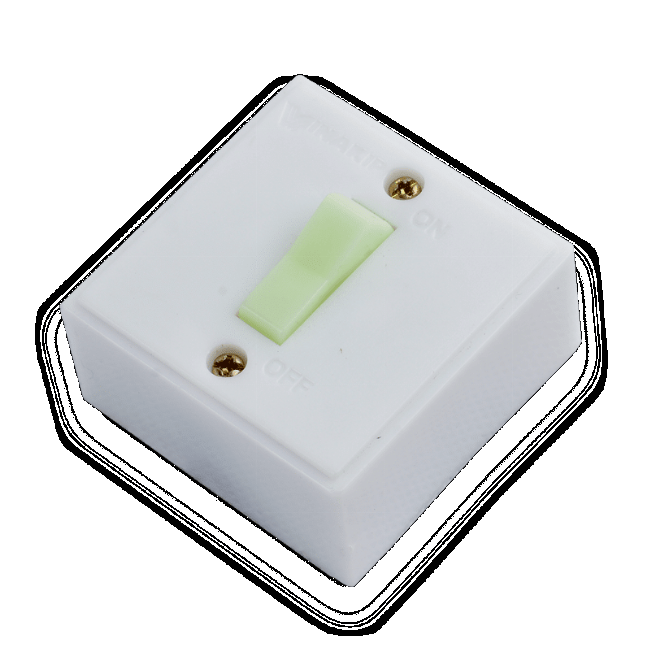

Sơ đồ đấu dây công tắc bóng đèn đơn giản cho người mới bắt đầu

Hướng Dẫn Đấu Công Tắc Bóng Đèn Từng Bước Chi Tiết

Giờ là lúc áp dụng “chiến thuật” vào thực tế. Hãy làm theo các bước sau một cách cẩn thận.

Bước 1: Ngắt Nguồn Điện – “Vô Hiệu Hóa Boss”

Đây là bước quan trọng nhất. Tìm cầu dao hoặc aptomat cấp điện cho khu vực bạn làm việc và gạt xuống vị trí “OFF”. Nếu không rõ, hãy ngắt toàn bộ điện trong nhà. Sử dụng bút thử điện để kiểm tra tại vị trí dây nối công tắc hoặc đui đèn xem còn điện hay không. Đảm bảo bút thử điện không sáng.

“Việc ngắt điện hoàn toàn là bước an toàn bắt buộc. Đừng bao giờ chủ quan kiểm tra chỉ bằng mắt thường. Bút thử điện là người bạn đồng hành không thể thiếu,” Kỹ sư Nguyễn Văn Hùng nhấn mạnh.

Bước 2: Chuẩn Bị Dây Điện – “Phân Chia Nhiệm Vụ”

Xác định dây nóng và dây nguội từ nguồn (thường dây nóng có màu đỏ, dây nguội có màu xanh dương hoặc đen). Nếu không rõ, cần kiểm tra cẩn thận bằng bút thử điện khi nguồn đang bật (chỉ kiểm tra tại đầu dây nguồn, giữ khoảng cách an toàn và cẩn thận tối đa), sau đó ngắt nguồn ngay lập tức.

Sử dụng kìm tuốt dây để bóc khoảng 1-1.5 cm lớp vỏ cách điện ở đầu các đoạn dây sẽ đấu nối vào công tắc và đui đèn. Lưu ý không tuốt quá dài hoặc làm hỏng lõi dây đồng bên trong.

Bước 3: Đấu Dây Vào Công Tắc – “Kết Nối Điểm Điều Khiển”

Công tắc đơn thường có 2 cực vít để đấu dây.

• Nối dây nóng từ nguồn vào một cực của công tắc.
• Nối một đoạn dây mới từ cực còn lại của công tắc đến vị trí lắp bóng đèn. Đoạn dây này sẽ là dây nóng đi đến đèn khi công tắc bật.

Xoắn chặt lõi dây đồng và luồn vào lỗ vít trên công tắc, sau đó siết chặt vít để giữ dây cố định và đảm bảo tiếp xúc tốt.

Bước 4: Đấu Dây Vào Bóng Đèn (Hoặc Đui Đèn) – “Cung Cấp Năng Lượng”

Đui đèn thường có 2 cực vít.

• Nối đầu còn lại của đoạn dây từ công tắc vào một cực của đui đèn.
• Nối dây nguội từ nguồn (dây đi thẳng, không qua công tắc) vào cực còn lại của đui đèn.

Tương tự như đấu công tắc, xoắn chặt lõi dây và siết chặt vít tại đui đèn.

Việc đấu nối dây điện cần sự chính xác và cẩn thận như khi bạn điều chỉnh các cài đặt chi tiết trong hướng dẫn vray 3ds max để có được kết quả render hoàn hảo. Mỗi sợi dây, mỗi mối nối đều ảnh hưởng đến hoạt động của cả hệ thống.

Bước 5: Lắp Đặt và Kiểm Tra – “Thử Nghiệm Thành Quả”

Sau khi hoàn thành đấu dây, lắp công tắc vào hộp âm tường (nếu có) và đui đèn vào vị trí. Đảm bảo các mối nối đã được quấn băng keo cách điện cẩn thận.

Kiểm tra lại toàn bộ các mối nối xem đã chắc chắn chưa. Sau đó, bật lại nguồn điện tại cầu dao/aptomat. Bật công tắc và kiểm tra xem bóng đèn có sáng không. Nếu đèn sáng bình thường, bạn đã thành công!

Nếu đèn không sáng hoặc xảy ra sự cố (nhảy aptomat, phát tia lửa điện…), hãy NGAY LẬP TỨC ngắt nguồn điện và kiểm tra lại toàn bộ quy trình từ đầu, đặc biệt là các mối nối và sơ đồ đấu dây. Đừng cố gắng bật lại nguồn nếu có dấu hiệu bất thường.

Dưới đây là minh họa cho quá trình đấu nối các thành phần:

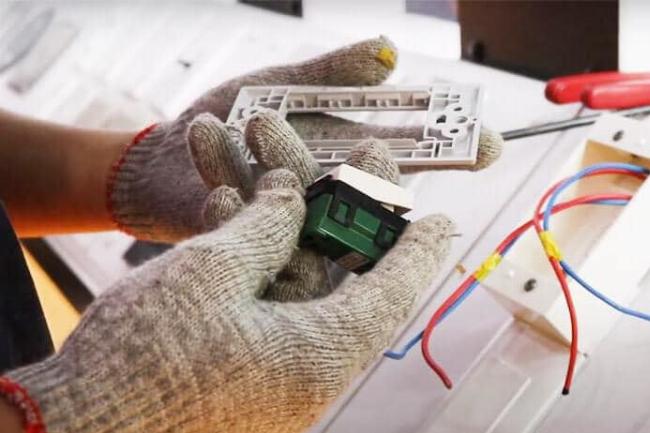

Các bước đấu dây công tắc điện và bóng đèn cơ bản, an toàn tại nhà

Các Loại Đấu Nối Công Tắc Phổ Biến Khác

Ngoài mạch cơ bản điều khiển một bóng đèn, bạn có thể gặp các trường hợp phức tạp hơn. Việc nắm vững nguyên lý cơ bản giúp bạn dễ dàng suy luận cho các mạch khác.

Đấu Công Tắc Đôi Điều Khiển 2 Bóng Đèn

Công tắc đôi thường có 3 cực: 1 cực chung (C) và 2 cực riêng (1, 2). Cực chung (C) nối với dây nóng từ nguồn. Hai cực riêng (1, 2) lần lượt nối với dây nóng đi đến hai bóng đèn khác nhau. Dây nguội từ nguồn được nối trực tiếp đến cả hai bóng đèn. Điều này cho phép bạn điều khiển từng bóng đèn độc lập bằng một công tắc đôi duy nhất.

Đấu Công Tắc Cầu Thang (Công Tắc 3 Cực)

Công tắc cầu thang (hay công tắc ba cực) được sử dụng để điều khiển một bóng đèn từ hai vị trí khác nhau (ví dụ: đầu và cuối cầu thang). Mỗi công tắc cầu thang có 3 cực: 1 cực chung (C) và 2 cực chuyển mạch (1, 2).

Sơ đồ đấu nối phức tạp hơn một chút:

• Dây nóng từ nguồn nối vào cực chung (C) của công tắc thứ nhất.
• Hai cực chuyển mạch (1, 2) của công tắc thứ nhất nối với hai cực chuyển mạch (1, 2) tương ứng của công tắc thứ hai bằng hai sợi dây.
• Cực chung (C) của công tắc thứ hai nối với dây nóng đi đến bóng đèn.
• Dây nguội từ nguồn nối trực tiếp đến bóng đèn.

Mạch này hoạt động dựa trên việc chuyển mạch: dù ở công tắc nào, chỉ cần vị trí chuyển mạch của hai công tắc không trùng nhau thì đèn sẽ tắt, và khi vị trí chuyển mạch trùng nhau thì đèn sẽ sáng.

Giống như việc tùy chỉnh các cài đặt phức tạp để có hướng dẫn chụp ảnh trên laptop đẹp nhất, việc đấu nối công tắc cầu thang đòi hỏi sự chính xác trong việc xác định và kết nối các cực.

Bạn có thể tham khảo sơ đồ đấu nối các loại công tắc này để hiểu rõ hơn:
Sơ đồ đấu dây công tắc đôi và công tắc ba cực (công tắc cầu thang) chi tiết

Khắc Phục Sự Cố Thường Gặp

Nếu sau khi hoàn thành hướng dẫn đấu công tắc bóng đèn mà đèn không sáng, đừng nản lòng. Hãy kiểm tra lần lượt các điểm sau:

1. Nguồn điện: Đảm bảo cầu dao/aptomat đã bật.
2. Bóng đèn: Thử thay một bóng đèn mới để kiểm tra xem bóng cũ có bị cháy không.
3. Công tắc: Kiểm tra lại các mối nối tại công tắc xem có bị lỏng, đứt hay đấu sai cực không.
4. Đui đèn: Kiểm tra các mối nối tại đui đèn. Đảm bảo dây nóng và dây nguội được đấu đúng vị trí (đặc biệt quan trọng với đui xoáy).
5. Dây điện: Kiểm tra xem dây có bị đứt ngầm, vỏ cách điện có bị tuốt đúng cách không, các mối nối có tiếp xúc tốt không.
6. Sơ đồ đấu dây: So sánh lại với sơ đồ chuẩn xem bạn có làm sai bước nào không. Đặc biệt kiểm tra xem công tắc có được đặt trên dây nóng không.

Đôi khi, vấn đề có thể đơn giản như việc dây điện không được tuốt vỏ đủ dài để tiếp xúc với vít, hoặc vít siết chưa chặt. Hãy kiên nhẫn kiểm tra từng điểm một.

Lời Khuyên Từ Game Master

Việc tự mình thực hiện các công việc sửa chữa điện trong nhà, dù là đơn giản như hướng dẫn đấu công tắc bóng đèn, mang lại cảm giác thành tựu rất lớn. Nó giống như việc bạn đã tích lũy đủ kinh nghiệm để vượt qua một màn chơi khó, hay thành thạo một kỹ năng mới trong game.

Hãy luôn tiếp cận công việc này với sự tôn trọng đối với điện và tuân thủ nghiêm ngặt các quy tắc an toàn. Sự tỉ mỉ và kiên nhẫn là chìa khóa, tương tự như khi bạn cần sự khéo léo để sử dụng các công cụ phức tạp như hướng dẫn cách sử dụng cần câu máy một cách hiệu quả.

“Hãy luôn coi mỗi công việc DIY trong nhà là một nhiệm vụ cần sự tập trung và kế hoạch rõ ràng,” Kỹ sư Hùng chia sẻ thêm. “Đừng vội vàng, hãy kiểm tra lại nhiều lần. An toàn luôn đặt lên hàng đầu.”

Nếu gặp phải tình huống phức tạp hoặc vượt quá khả năng của mình, đừng ngần ngại tìm kiếm sự giúp đỡ từ những người có chuyên môn. Giống như trong game, đôi khi cần “đồng đội” để vượt qua thử thách khó khăn nhất.

Việc học các kỹ năng thực tế như đấu công tắc bóng đèn cũng thú vị và bổ ích không kém việc tìm hiểu cách tạo ra những thứ độc đáo như hướng dẫn làm chất nhờn. Mỗi kỹ năng đều mở ra những khả năng mới và giúp chúng ta làm chủ cuộc sống của mình hơn.

Kết Luận

Qua bài viết này, tôi hy vọng bạn đã nắm rõ hướng dẫn đấu công tắc bóng đèn một cách chi tiết và an toàn. Từ việc chuẩn bị dụng cụ, hiểu sơ đồ đấu dây cơ bản, đến thực hiện từng bước và khắc phục sự cố, mọi thông tin đều nhằm giúp bạn tự tin thực hiện công việc này tại nhà.

Hãy luôn nhớ rằng an toàn là trên hết. Nếu bạn cảm thấy không chắc chắn, đừng ngần ngại tìm kiếm sự trợ giúp từ chuyên gia. Chúc bạn thành công với “nhiệm vụ” đấu công tắc bóng đèn của mình!

Bạn đã từng tự đấu công tắc bóng đèn tại nhà chưa? Hay bạn có mẹo hay kinh nghiệm nào muốn chia sẻ không? Hãy để lại bình luận bên dưới để chúng ta cùng trao đổi nhé! Đừng quên chia sẻ bài viết này đến bạn bè nếu bạn thấy hữu ích!
